WinELSO - проектирование систем электроснабжения и электроосвещения
WinELSO включена в Единый реестр российских программ для ЭВМ и БД.
Реестровая запись №17218 от 11.04.2023
Пакет автоматизирует выполнение проектных работ по электроснабжению объектов на все напряжения 3-фазного, 1-фазного переменного и постоянного токов.
О программе WinELSO
WinELSO – программный продукт, предназначенный для автоматизации проектных работ по электроснабжению любых объектов строительства гражданского и промышленного назначения. Программа органично совмещает графические работы по построению электрических схем и планов размещения оборудования и силовой электротехнический и светотехнический расчеты.
Создавая WinELSO, мы ориентировались на нужды отечественного рынка и российские стандарты. Мы создали решение, учитывающее специфику работы и потребности российского проектировщика: частного лица, самозанятого, ИП, технического отдела крупной организации. Поэтому мы предлагаем гибкую, удобную систему, максимально охватывающую весь спектр решаемых Вами задач.
Программный комплекс WinELSO реализуется как приложение для платформы nanoCAD и AutoCAD.
Подробное описание WinELSO в формате pdf (0,4 Мб)
Состав программы WinELSO:
- Подсистема формирования схем электроснабжения объекта как в формате расстановки оборудования и прокладки ЛЭП на планах, так и формате схем распределительных устройств.
- Подсистема построения расчетных моделей и выполнения электротехнических расчетов.
- Подсистема выполнения светотехнических расчетов.
- Подсистема автоматизированной разработки документации.
- Сервисная подсистема.
0
+
Загрузок
0
+
Пользователей
0
+
Отзывов
Преимущества WinELSO
Профессионалы рекомендуют WinELSO
Снижение стоимости и времени разработки ПД
Информация подтвержденная расчетами
Полное соответствие ГОСТам документации
Импортонезависимость с учетом стандартов РФ
Интеграция с AutoCAD и nanoCAD
Преимущества использования WinELSO
Повышение качества проектной документации
Оставаясь в привычной графической САПР-среде, проектировщик располагает широким набором специализированных инструментов по установке и редактированию силового электротехнического оборудования, светотехнических приборов, аппаратуры защиты, управления и контроля, электромонтажных и электроустановочных изделий. Каждый элемент может быть представлен в виде уникального узнаваемого стандартизированного УГО либо как есть, но в любом случае с полным набором необходимой атрибутивной информации.

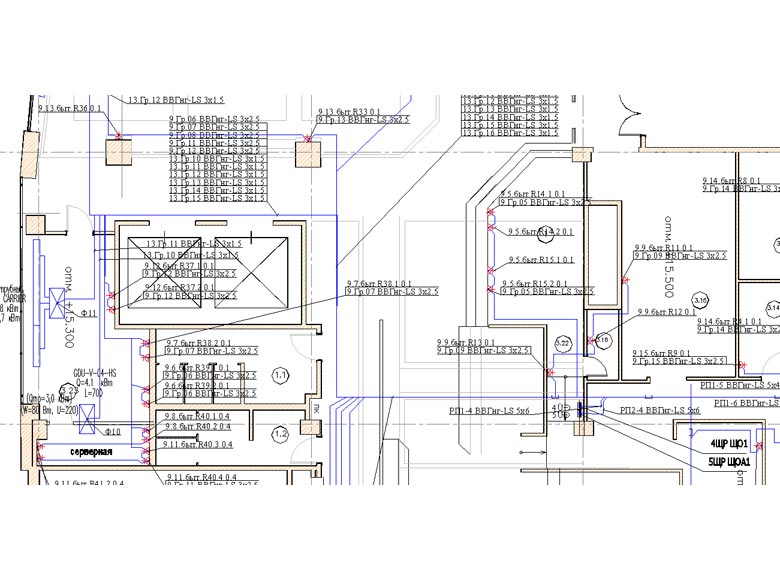

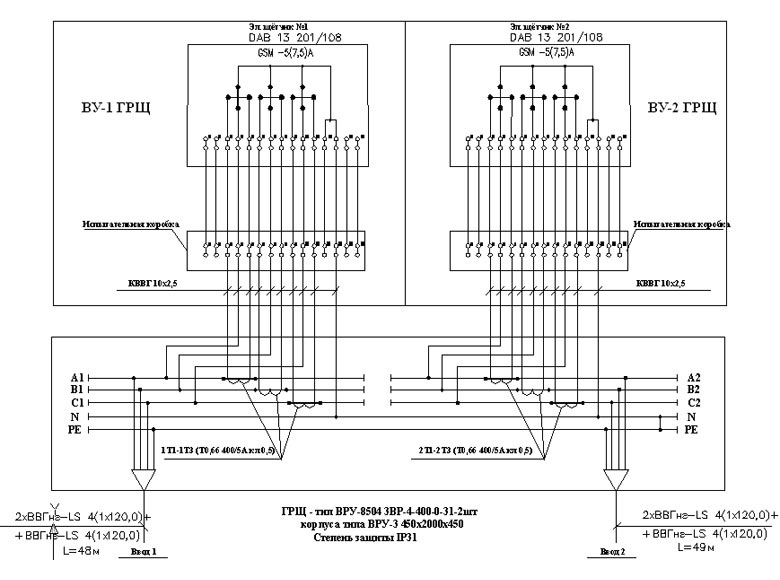

Кабели и провода, как компоненты соединений между элементами с набором необходимой справочной информации, отображаются как на планах реальными длинами, так и на схемах питающих и распределительных сетей в виде их полноценных дублеров. Наглядность, достоверность и максимальное визуальное восприятие схем обеспечивается в том числе и возможностью отображения концов кабелей как расщепленных на фазные, нейтральные N и заземленные PE (а также совмещенные PEN) проводники.
Информация подтвержденная расчетами
На основании модели электроснабжения проводятся электротехнические расчёты:
- расчёт нагрузок в соответствии с РTM36.18.32.4, СП 31-110, РД34.20;
- выбор кабелей и проводов в соответствии с ПУЭ изд. 6, ГОСТ16442, ГОСТ 18410;
- выбор шин по расчетным (номинальным) токам и значениям допустимых токов;
- расчёт потерь напряжения;
- автоматизированный подбор: ЛЭП - с целью обеспечения допустимого отклонения;
- расчёт токов КЗ на входах и выходах элементов по ГОСТ 28249-93 и "петле фаза-нуль";
- расчет кабелей и проводов по термической стойкости к токам короткого замыкания;
- автоматизированный подбор коммутационных элементов по номинальным и пусковым токам, токам чувствительности защиты, допустимым токам кабелей и проводов, динамической устойчивости к токам короткого замыкания, термической стойкости и коммутирующей способности.
Все расчётные данные сохраняются для последующего отображения в документах.
Полное соответствие ГОСТам документации
WinELSO автоматизирует получение:

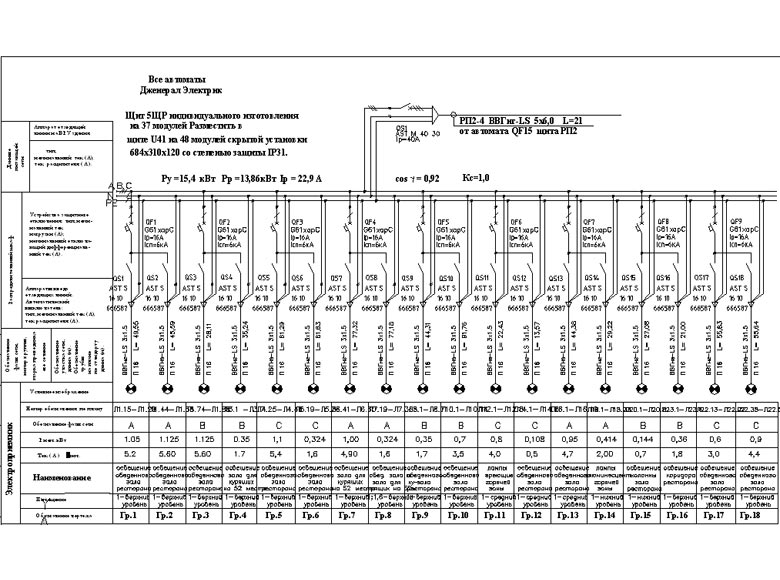

- таблицы нагрузок по РТМ 36.18.32.4-92 и по СП 31-110;
- чертежей питающей и распределительной сети, кабельных журналов, ведомостей потребности кабелей, проводов по ГОСТ 21.613-88;
- светотехнических ведомостей;
- спецификации оборудования.

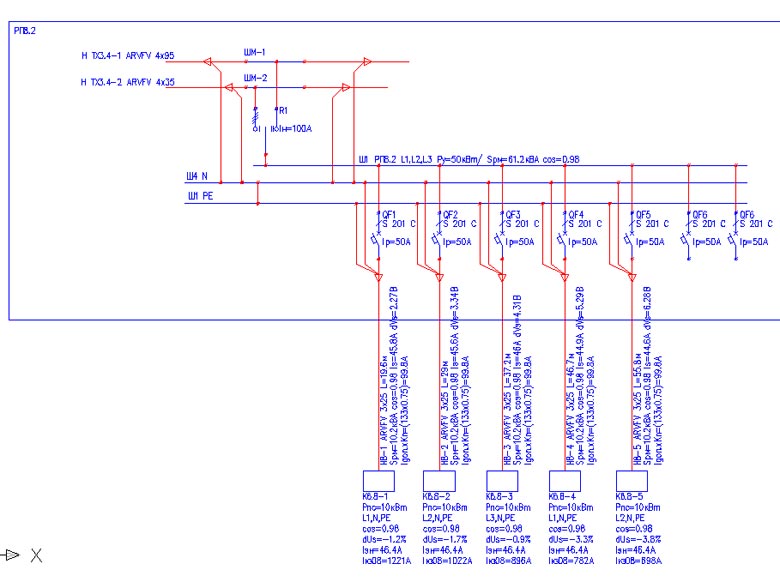

План и схема в одном чертеже
В WinELSO реализован принцип сквозного проектирования электроснабжения объектов различного назначения в единой графической среде. Планы размещения электрооборудования и схемы питающих и распределительных сетей создаются параллельно в едином чертеже. Формируется общая электротехническая модель: проект всегда актуален в плане отображения атрибутивной информации на одноименных объектах, представленных на планировочных и схемных решениях. Хотя обмен данными между планами и схемами в программе реализован для групповых сетей и питающих сетей одиночных крупных нагрузок различными механизмами, для проектировщика это воспринимается как единый процесс. Отсюда и еще один основополагающий принцип объединения проектных документов и расчетных моделей, все расчеты проводятся здесь же по универсальным методикам электротехнических и светотехнических расчетов.

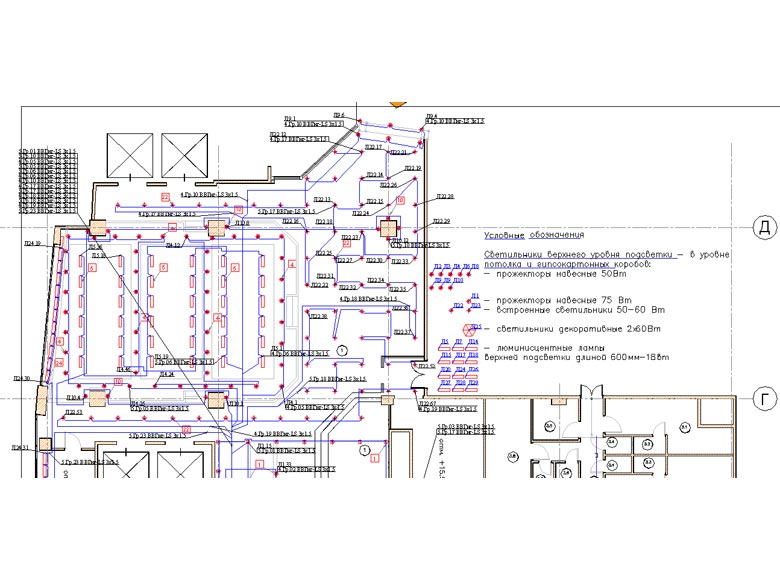

Светотехнические расчеты
WinELSO автоматизирует выполнение двух основных типов светотехнических расчетов с учетом необходимых режимов освещения и конфигурации помещений.
-
Определение необходимого количества светильников по нормируемой освещённости помещения и типу светильника. Вычисление выполняется по методике коэффициентов использования светового потока на стены, потолок, пол и рабочей поверхности. И соответственно, определяется средняя освещённость по выбранному помещению;
-

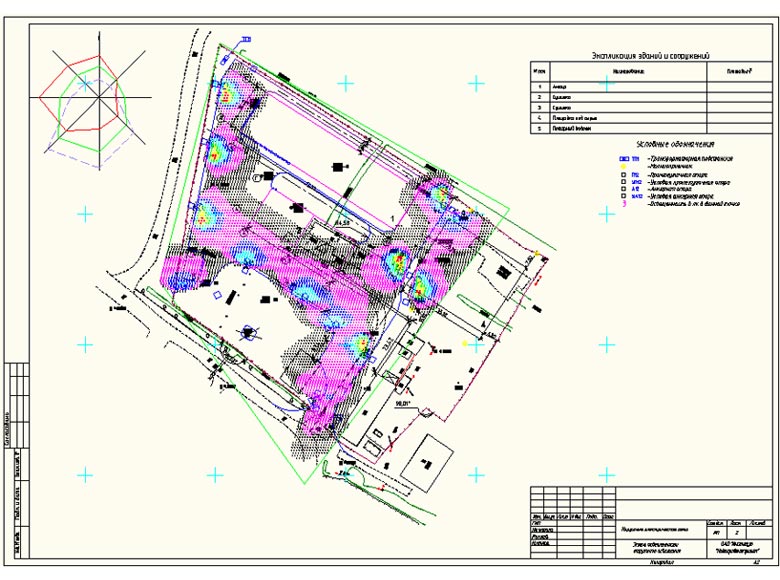

Освещённость в точке (точках) методом квадрата расстояния для расчётных зон с учётом фактического направления оптической оси и затенения от интерьеров помещений и сооружений.
Исходными данными для светотехнических расчётов являются зависимости силы света от направления излучения (КСС) светильников в таблицах баз данных или светотехнических файлов в форматах LDT и IES и параметры помещений (габариты и коэффициенты отражения от поверхностей).
Все расчётные данные сохраняются для последующего отображения в документах.
Цены на WinELSO
Программа WinELSO поставляется как неисключительная бессрочная ЛИЦЕНЗИЯ, т.е. право на использование программы в объемах указанных в лицензионном соглашении с конечным пользователем. На основании подпункта 26 пункта 2 статьи 149 Налогового кодекса Российской Федерации НДС не облагается.
WinELSO постоянная лицензия
₽125 000
Программа работает на платформе AutoCAD 2021/2022/2023, nanoCAD 22/23/24.
- ключ аппаратной защиты
- эл. руководство пользователя
WinELSO временная лицензия на 1 год
₽42 000
Программа работает на платформе AutoCAD 2021/2022/2023, nanoCAD 22/23/24.
- ключ аппаратной защиты
- эл. руководство пользователя
WinELSO постоянная лицензия - обмен
₽45 000
Программа работает на платформе AutoCAD 2021/2022/2023, nanoCAD 22/23/24.
- ключ аппаратной защиты
- эл. руководство пользователя

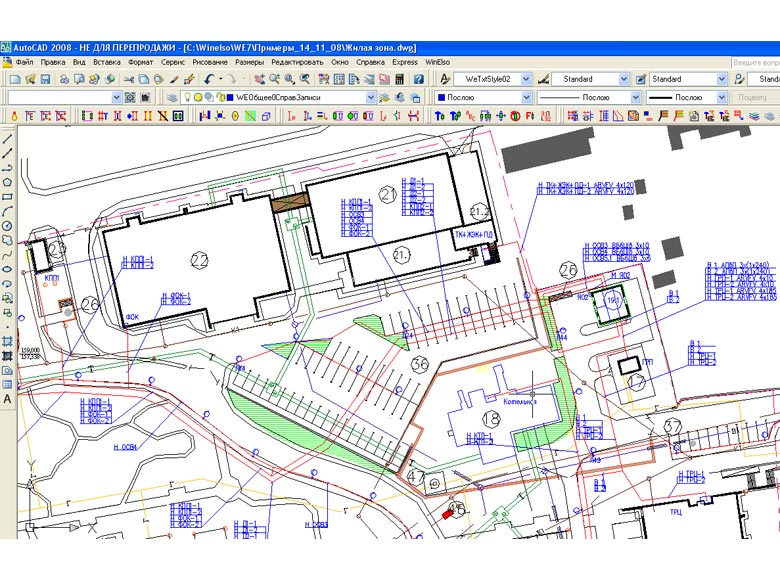

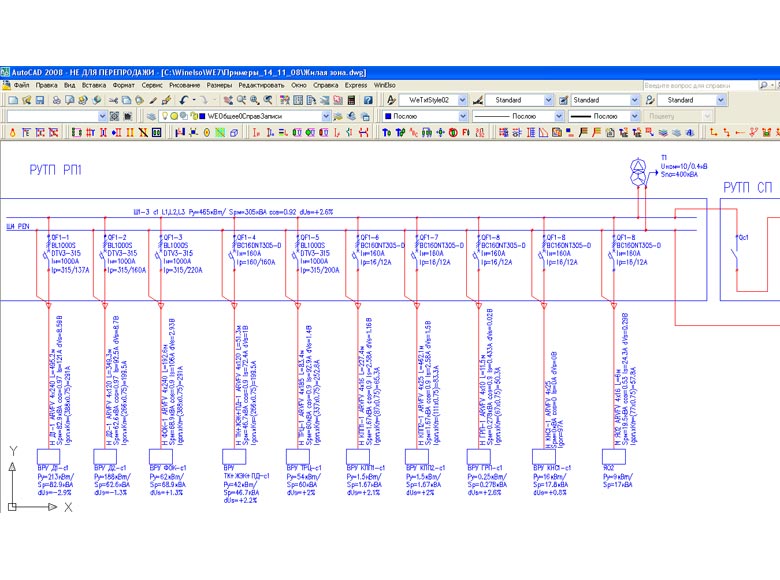

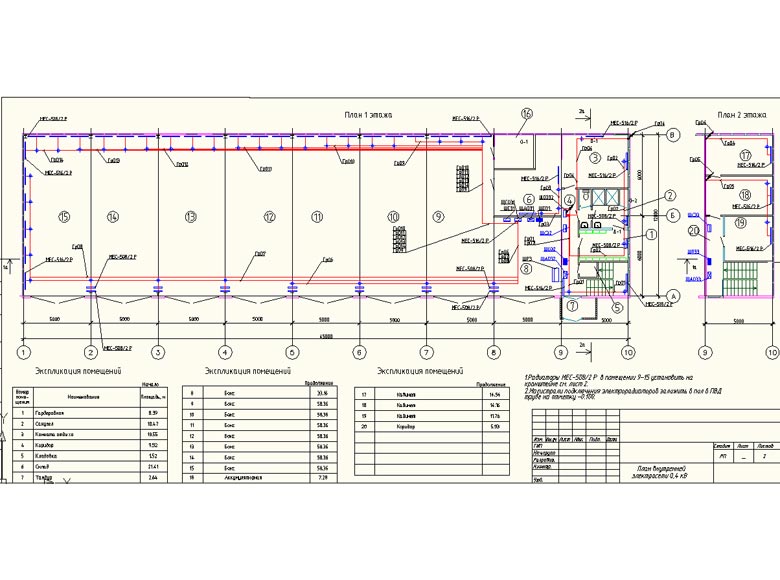

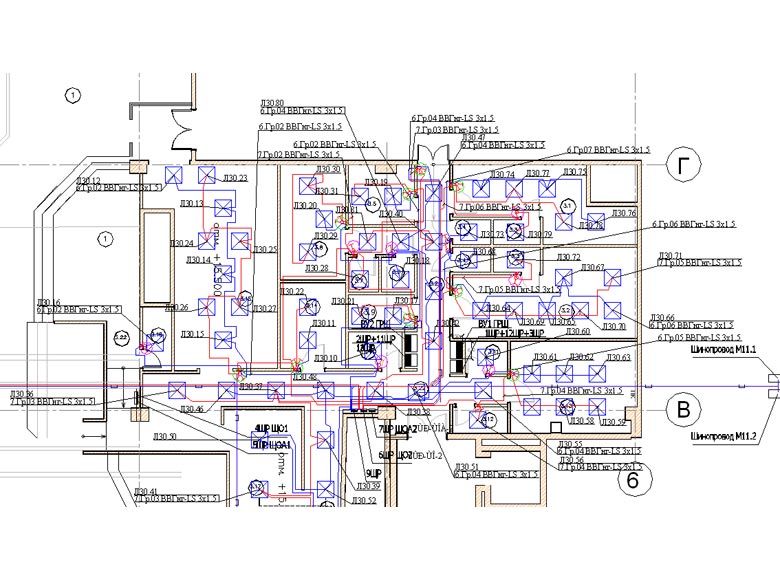

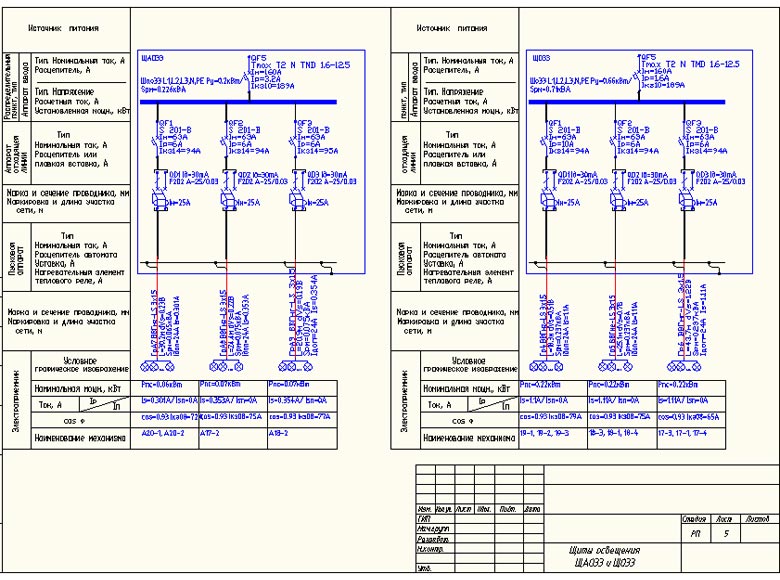

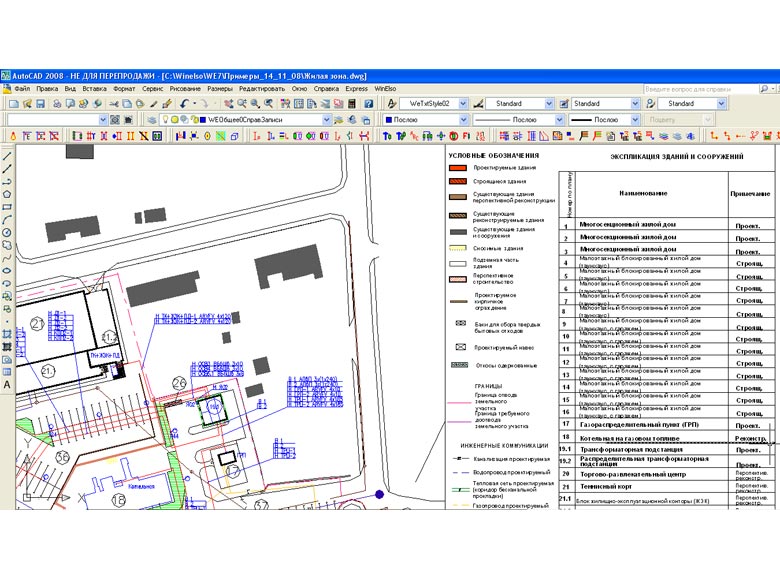

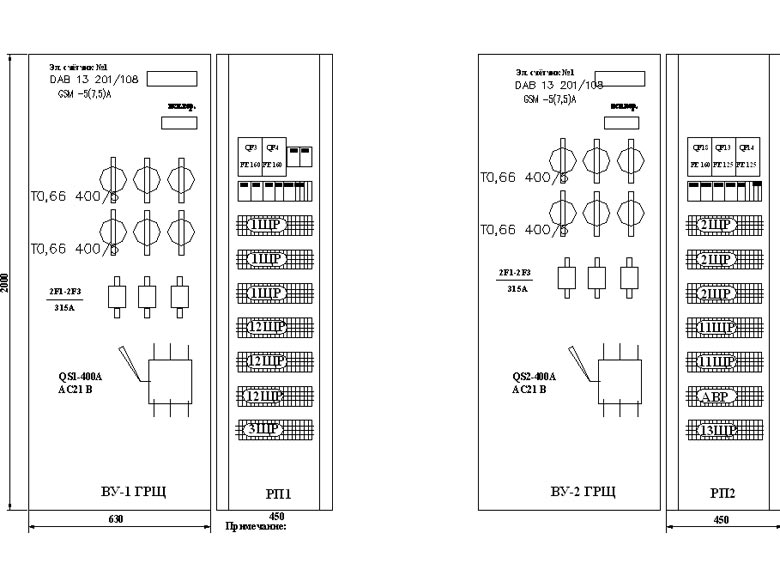

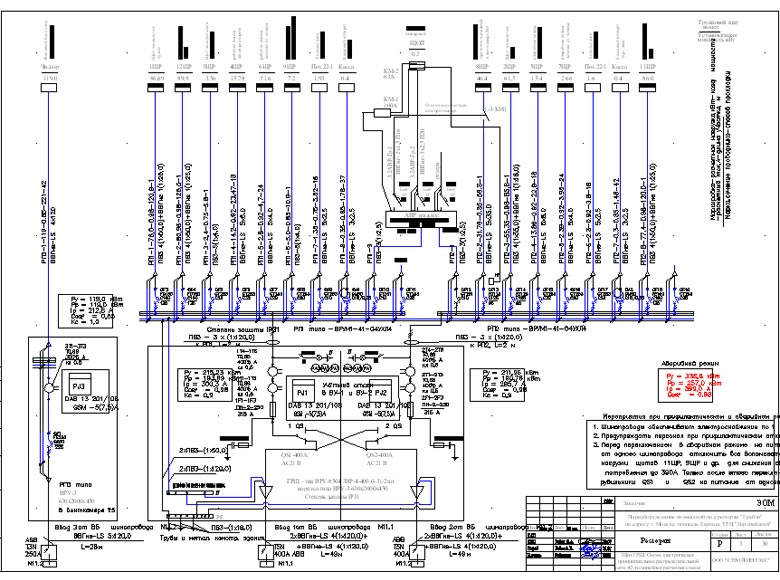

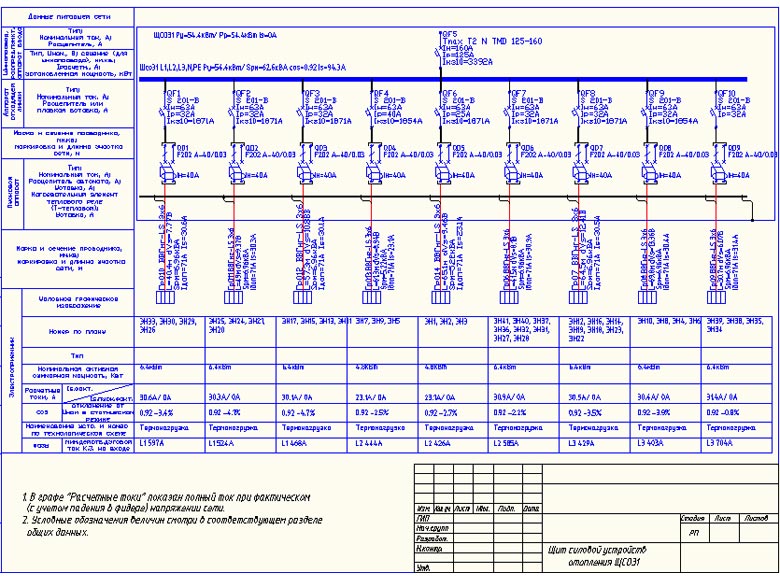

Скриншоты интерфейса
WinELSO реализуется как приложение для CAD-систем, работающих под управлением 64-разрядных операционных систем.
Проекты пользователей
Проект ресторана
Автор: Бабин Александр Евгеньевич
Проект гаражного комплекса
Автор: ОАО Институт Новгородинжпроект

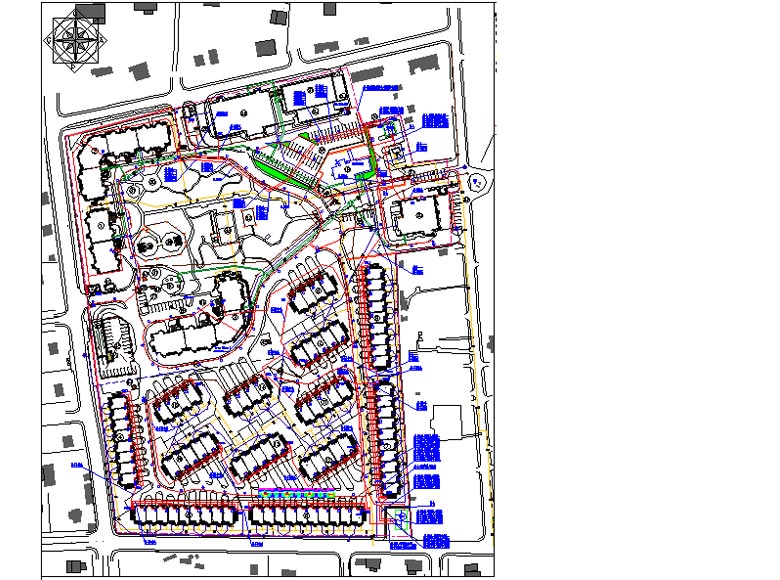

Проект жилой зоны
Автор: неизвестен
О программе в цифрах
0
+
Загрузок
0
+
Отзывов
0
Пользователей
0
Лет работы
Оформите заявку для заказа демоверсии
Программа WinELSO динамично развивается. Разработчики учитывают мнения пользователей при внесении дополнений и улучшений в программу. Поэтому каждая новая версия WinELSO включает уникальные возможности, с помощью которых специалисты быстро и правильно могут проектировать, производить расчёт систем силового оборудования и электроосвещения для инфраструктуры любого объекта – промышленных, общественных и жилых зданий.
Оформить заявку
О компании
Русская Промышленная Компания является одним из лидеров на российском рынке программного и аппаратного обеспечения для систем автоматизированного проектирования (САПР) и геоинформационных систем (ГИС).
Русская Промышленная Компания – авторизованный разработчик приложений под продукты Autodesk (Autodesk Developer Network) – всегда стремится к созданию мощного интегрированного приложения, не только совместимого с ведущим ПО, но и способного превратить его в законченное специализированное решение. Сегодня такое решение есть – программный комплекс WinELSO – специализированная программа для проектирования систем силового электрооборудования и электроосвещения по российским методикам.
Компания предлагает комплекс решений на основе программного и аппаратного обеспечения ведущих российских и зарубежных производителей. Среди большого количества собственных разработок команды программистов Русской Промышленной Компании есть уникальные решения, адаптирующие мировые технологии к российским стандартам и требованиям, а также специализированные приложения.
За годы успешной работы на российском рынке компанией накоплен большой опыт в сфере консалтинга, обучения, освоения и внедрения передовых технологий на российских предприятиях. Знание практических аспектов внедрения и большое количество реализованных проектов является важным аргументом для крупных российских и иностранных компаний при выборе Русской Промышленной Компании в качестве партнера по бизнесу.
Высокий статус наших клиентов, высокое качество и уровень оказываемых услуг - яркий пример того, что в компании работают опытные и высококвалифицированные сотрудники, принадлежащие к элите управленческих и инженерных кадров России.
Интеграция с nanoCAD и AutoCAD
Программа WinELSO 9 реализуется как приложение для CAD-систем, работающих под управлением 64-разрядных операционных систем и использующих формат *.dwg как основной рабочий формат документов: nanoCAD версий 22, 23, 24, AutoCAD версий 2021, 2022, 2023.
При работе в WinELSO электротехнический проект создается в новом файле либо берутся за основу уже созданные ранее в nanoCAD или AutoCAD без использования WinELSO проектировщиками других отделов предприятия планировки, поэтажные планы, отрисованные земельные участки с геоподосновой, на которых уже с использованием WinELSO размещается силовое электрооборудование, прокладываются кабели и проект дорабатывается до конечной стадии.
nanoCAD
AutoCAD
Остались вопросы? Мы рады на них ответить.
Поддержка пользователей
Получить оперативную поддержку по вопросам технического и любого иного характера касательно работы с программным комплексом WinELSO Вы всегда можете у специалистов Русской Промышленной Компании.
Инструкция по установке WinELSO в формате pdf (0,4 Мб)
Скачать руководство по эксплуатации
Обучение WinELSO
Обучение проводится в авторизованном учебном центре «Академия САПР». Обучающий курс по WinELSO (обязательно знание AutoCAD либо nanoCAD соответствующей версии):
- Продолжительность обучения – 3 дня (24 часа).
- Стоимость обучения для юридических лиц - 18000 руб.
- Стоимость обучения на территории заказчика - группы не более 7 человек - 105000 руб, в сумму обучения не входят стоимость проезда и проживания преподавателя, данные услуги оплачиваются заказчиком. Обучение проходит только на территории России.
По окончании обучения выдается сертификат установленого образца Академии САПР, а также сертификат Русской Промышленной Компании, разработчика WinELSO.
